Waldorf Iridium hat das Unmögliche möglich gemacht. Die kraftvolle Synthengine des Waldorf Quantum gibt es ab sofort im handlichen Format. Iridium steigt in die Fußstapfen seines großen Bruders und bietet alle Syntheseelemente des Quantum im rackfähigen Gehäuse.

Die Kombination aus fünf Synthesemodellen, unglaublicher Flexibilität und Soundgestaltungsoptionen bis ins letzte Detail eröffnen neue Klangwelten. Das durchdachte Bedienkonzept, basierend auf einem logischen Layout und strukturiertem Aufbau lässt Sie im Handumdrehen neue Sounds erstellen. In einem soliden Metallgehäuse in hoher Verarbeitungsqualität verpackt, ist Iridium bereit, die Tonstudios und Bühnen weltweit zu erobern.

Als Nachfahre des berühmten PPG Wave reiht sich Iridium in die Meilensteine der Firma Waldorf Music ein. Iridium tritt das Erbe des PPG an, bietet aber viel mehr als sein Vorgänger.
Fünf verschiedene Synthesemodelle stehen für jeden der drei Oszillatoren bereit:

  • Wavetable
  • Waveform (Virtuell analog)
  • Particle (Sampling und Granularsampling)
  • Resonator
  • Kernels

Der Kernel Mode wurde bereits mit dem OS 2.0 für Waldorf Quantum veröffentlicht. Dieses umfangreiche Upgrade ermöglicht es, einen Oszillator in bis zu sechs Suboszillatoren zu verwandeln. Diese können per FM bei Audiorate miteinander in beliebigen Konstellationen verlinkt werden. Allein die in diesem Upgrade hinzugefügten Features hätten gereicht, um einen eigenen Synthesizer zu bauen. All diese Funktionen sind nun auch in Iridium enthalten.

Bis zu 7000 Patches können in Iridium gespeichert werden. Quantum-Patches können in Iridium geladen werden und umgekehrt.

Pro Stimme bietet Iridium drei Filter. Zwei in der Dual Filter-Sektion und einen im Digital Former. Verschiedene Filtertypen stehen zur Auswahl:

  • 12 oder 24dB und Lowpass/Highpass/Bandpass mit optionaler Sättigung oder Dirty Mode.
  • Weiterhin stehen die Filtermodelle aus Waldorf Nave, Largo und PPG 3V bereit.
  • Die beiden Filter der Dual Filter-Sektion können unabhängig voneinander gesteuert werden oder in verschiedenen Link-Modi.
  • Der Digital Former beinhaltet alle Filtertypen und Modelle der Dual Dilter-Sektion und zusätzlich einige ungewöhnliche Filter, wie beispielsweise Comb, Drive, Bitcrusher und mehr.

Alle Filter arbeiten immer im Stereomodus. Stereokanäle werden über den gesamten Signalpfad als solche beibehalten.

Auf und ab, vor und zurück
Sechs Hüllkurven, sechs LFOs und noch viele weitere Modulationsquellen warten nur darauf, in den 40 Slots der Modulation Matrix eingesetzt zu werden. Jeder Slot hat einen zusätzlichen Control Amount. Als Ziel kann nahezu jeder numerische Wert in Iridium angesteuert werden. Alle Quellen und Ziele können beliebig oft verwendet werden, bis die Matrix voll ist.
Falls jemals die LFOs und Hüllkurven nicht mehr ausreichen, gibt es noch den Komplex Modulator. Mit einer frei zeichenbaren Linie kann noch ein weiterer LFO oder Hüllkurve erzeugt werden.

Komplex, aber nicht kompliziert
Unter der Oberfläche von Iridium verbirgt sich eine Vielzahl von Parametern. Dennoch ist es Waldorf gelungen, alles in ein Bedienkonzept zu verpacken, bei dem man sich sofort zurechtfindet. Die wichtigsten Parameter haben ihren eigenen Knopf, der Rest ist über den Touchscreen und die darum angeordneten Encoder zugänglich. Hier gibt es keine tiefen Menüstrukturen, sondern eine Bedienung, die schnell zum Ziel führt und wirklich Spaß macht.

Synthese zum Anfassen

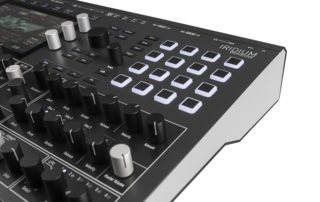

Im Frontpanel befinden sich 4×4 Padtaster, die zum Spielen einladen. Hierüber können Noten, Akkorde, Arpeggios und Sequenzen mit bis zu 32 Steps für Noten und Parameterverläufe getriggert werden. Direktzugriff auf die Parameter auf dem Touchscreen bieten die sieben Encoder links und rechts des Displays.

Alles auf einen Blick

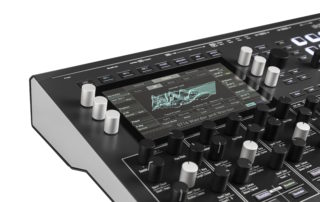

Der große Touchscreen von Iridium hält Sie auf dem Laufenden und kommuniziert mit Ihnen. Beim Drehen eines Knopfes zeigt Iridium sofort die Werteänderung grafisch auf dem Display an. Filterkurven bewegen sich, Particle Grains verändern ihre Größe, Hüllkurven biegen sich und vieles mehr:

  • Komplex Modulator-Kurven können mit dem Finger gezeichnet werden
  • Envelopes zeigen an, wo jede Stimme sich derzeit befindet
  • Wavetables werden in verschiedenen Ansichten grafisch dargestellt
  • VU-Meter zeigen die Lautstärke jeder Stimme
  • Verschiedene Analyzer greifen das Audiosignal an verschiedenen Punkten ab und stellen es grafisch dar

Für alles offen
Zwei Audiooutputs geben das Signal von Iridium aus, während zwei weitere Anschlüsse eingehende Signale aufnehmen und an die Syntheseengine weitergeben. Vier CV-Eingänge, sowie Gate In und Trigger In ermöglichen den Anschluss von Eurorack-Modulen, die dann als Modulationsquellen in der Matrix anliegen. Weiterhin ermöglicht Clock In und Clock Out die Synchronisierung zu anderen Geräten.

Iridium verfügt über Anschlüsse für USB MIDI und DIN MIDI. Über den Controller-Port kann Iridium andere MIDI-Geräte als Host benutzen und Daten mit Sticks und Festplatten per USB austauschen. Weiterhin verfügt Iridium über einen Micro-SD-Slot.

Erneut hat Waldorf mit einem neuen und aufregenden Synthesizer seinen Status bei Musikern aus aller Welt bestätigt.
Iridium wurde in Deutschland erdacht, konstruiert und gefertigt. Alle verwendeten Komponenten sind “industrial grade”-Qualität und sorgen somit für einen verlässlichen Synthesizer, der auch noch in vielen Jahren Musiker begeistern wird.

Iridium

Spezifikationen

Spezifikationen

Waldorf Iridium

  • 16-stimmig polyphon, duo-timbral
  • Kompatibel mit der Synthengine des Waldorf Quantum

3 Oszillatoren / Oszillatormodi:

  • Wavetable
  • Waveform (VA)
  • Particle (Sampling und Granularsampling)
  • Resonator
  • Kernels (bis zu 6 Suboszillatoren, die per FM bei Audiorate miteinander verbunden werden können)

3 Stereo Filter pro Stimme

  • Dual Digital Filter
  • 2 Filter, unabhängig voneinander einstellbar
  • 12/24dB LP/HP/BP in allen Kombinationen
  • Nave, Largo, PPG, Quantum und StateVariable als Modelle

Digital Former:

  • Filtermodelle aus Waldorf Nave, Largo und PPG in HP/LP/BP/Notch
  • Comb Filter
  • Bitcrusher
  • Drive
  • RingMod
  • StateVariable
  • Analyzer-Anzeige in der Filteransicht
  • Filterkurve bewegt sich mit Modulation (optional)
  • Flexible Routingoptionen für Filter mit modulierbarem Panning und Leveln

Modulatoren:

  • 6 Envelopes
  • 6 LFOs
  • Komplex Modulator (frei zeichenbare Form für LFO oder Envelope)

Mod Matrix

  • 40 Slots
  • Schnellzuweisung
  • 1 zusätzlicher Control Amount pro Slot
  • Gleiche Quellen und Ziele können beliebig oft verwendet werden, bis die Matrix voll ist

Pads:

  • 4×4 Silikon-Padtaster mit RGB-Beleuchtung
  • Pads können Noten, Akkorde, Arpeggios und und Sequenzen abspielen
  • Latch-Modus

Performance-Features:

  • Arpeggiator
  • Stepsequencer mit bis zu 32 Steps für Noten und Parameterlinien
  • Favorites-Screen für schnellen Patchaufruf
  • Modwheel, Pitchbend und Aftertouch können via Touchscreen betätigt werden

Bildschirm:

  • Touchscreen in Industriestärke, extrem leichtgängig

Patches:

  • Über 1000 Factory Sounds
  • Kapazität für bis zu 7000 Patches (Slotnummern 0000-9999 können verwendet werden)
  • Patches von Quantum können in Iridium geladen werden und umgekehrt
  • Kategoriefilter für Patchliste
  • 2GB User-Samplespeicher

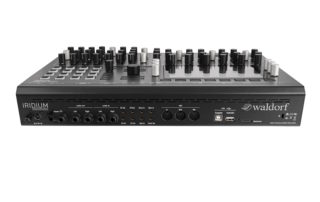

Anschlüsse:

  • 2x 6,3mm Klinke Output (TS)
  • 2x 6,3mm Klinke Input (TS)
  • Headphones Output mit Gaincontrol
  • DIN MIDI In/Out/Thru
  • USB MIDI
  • USB Host für Speicher- und MIDI-Geräte
  • MicroSD-Slot
  • Kensington® lock

CV-Anschlüsse:

  • 4 CV-Inputs plus Gate In, Trigger In, Clock In, Clock Out
  • Inputs erscheinen als Quellen in der Mod Matrix

Sonstiges:

  • Stabiles Metallgehäuse mit Aluminiumknöpfen
  • Abmessungen: 440mm breit, 305mm tief, 85mm hoch (inklusive Bedienelemente)
  • Gewicht: 5,4kg
  • VESA-75-Aufnahme an der Unterseite (kann auf einem Monitorständer nach VESA-Standard montiert werden)
  • Adapter für Einbau in 19″-Rack erhältlich

Waldorf Iridium

  • 16-stimmig polyphon, duo-timbral
  • Kompatibel mit der Synthengine des Waldorf Quantum

3 Oszillatoren / Oszillatormodi:

  • Wavetable
  • Waveform (VA)
  • Particle (Sampling und Granularsampling)
  • Resonator
  • Kernels (bis zu 6 Suboszillatoren, die per FM bei Audiorate miteinander verbunden werden können)

3 Stereo Filter pro Stimme

  • Dual Digital Filter
  • 2 Filter, unabhängig voneinander einstellbar
  • 12/24dB LP/HP/BP in allen Kombinationen
  • Nave, Largo, PPG, Quantum und StateVariable als Modelle

Digital Former:

  • Filtermodelle aus Waldorf Nave, Largo und PPG in HP/LP/BP/Notch
  • Comb Filter
  • Bitcrusher
  • Drive
  • RingMod
  • StateVariable
  • Analyzer-Anzeige in der Filteransicht
  • Filterkurve bewegt sich mit Modulation (optional)
  • Flexible Routingoptionen für Filter mit modulierbarem Panning und Leveln

Modulatoren:

  • 6 Envelopes
  • 6 LFOs
  • Komplex Modulator (frei zeichenbare Form für LFO oder Envelope)

Mod Matrix

  • 40 Slots
  • Schnellzuweisung
  • 1 zusätzlicher Control Amount pro Slot
  • Gleiche Quellen und Ziele können beliebig oft verwendet werden, bis die Matrix voll ist

Pads:

  • 4×4 Silikon-Padtaster mit RGB-Beleuchtung
    • Pads können Noten, Akkorde, Arpeggios und und Sequenzen abspielen
    • Latch-Modus

    Performance-Features:

    • Arpeggiator
    • Stepsequencer mit bis zu 32 Steps für Noten und Parameterlinien
    • Favorites-Screen für schnellen Patchaufruf
    • Modwheel, Pitchbend und Aftertouch können via Touchscreen betätigt werden

    Bildschirm:

    • Touchscreen in Industriestärke, extrem leichtgängig

    Patches:

    • Über 1000 Factory Sounds
    • Kapazität für bis zu 7000 Patches (Slotnummern 0000-9999 können verwendet werden)
    • Patches von Quantum können in Iridium geladen werden und umgekehrt
    • Kategoriefilter für Patchliste
    • 2GB User-Samplespeicher

    Anschlüsse:

    • 2x 6,3mm Klinke Output (TS)
    • 2x 6,3mm Klinke Input (TS)
    • Headphones Output mit Gaincontrol
    • DIN MIDI In/Out/Thru
    • USB MIDI
    • USB Host für Speicher- und MIDI-Geräte
    • MicroSD-Slot
    • Kensington® lock

    CV-Anschlüsse:

    • 4 CV-Inputs plus Gate In, Trigger In, Clock In, Clock Out
    • Inputs erscheinen als Quellen in der Mod Matrix

    Sonstiges:

    • Stabiles Metallgehäuse mit Aluminiumknöpfen
    • Abmessungen: 440mm breit, 305mm tief, 85mm hoch (inklusive Bedienelemente)
    • Gewicht: 5,4kg
    • VESA-75-Aufnahme an der Unterseite (kann auf einem Monitorständer nach VESA-Standard montiert werden)
    • Adapter für Einbau in 19″-Rack erhältlich

Video

Video

Soundsets

Soundsets

Sound Demos

Sound Demo

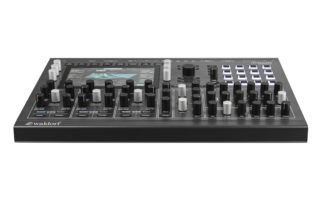

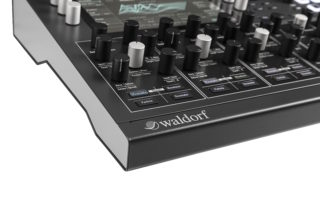

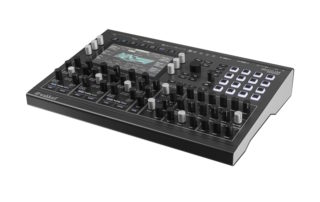

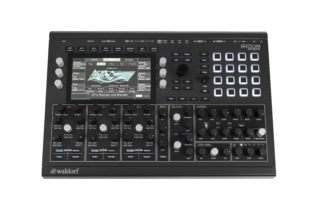

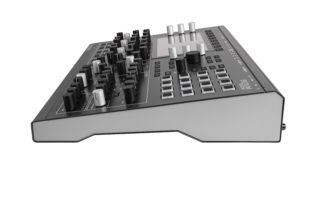

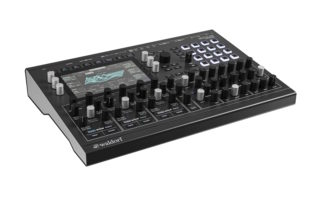

Fotos

Um die Produktbilder in Originalgröße herunterzuladen, klicken Sie einfach auf das Bild und starten Sie den Download.

Fotos

FAQ + Download Bereich

FAQ + Download Bereich

Wir beantworten eure häufigsten Fragen zum Iridium
Wir beantworten eure häufigsten Fragen zum Iridium
Wo finde ich die Downloads und die Bedienungsanleitungen?2023-09-27T17:32:12+02:00

Am Ende der FAQ-Liste findest du die Download-Links zu diesem Produkt.

Wie kann ich meinen Quantum/Iridium updaten?2023-09-27T17:06:25+02:00

Nachdem du dich in deinem “myWaldorf” Konto eingeloggt hast, findest du unterhalb der Lizenz-Schlüssel einen Link “myHardware”. Dort befinden sich Updates, Init Dateien und vieles mehr.



Sind die Anschlüsse an meinem Gerät symmetrisch oder unsymmetrisch?2023-09-27T17:14:01+02:00

Die Anschlüsse an diesem Gerät sind unsymmetrisch. Wir empfehlen, zum Anschließen nur unsymmetrische Kabel zu benutzen.

Mein Gerät wird vom Computer nicht über USB erkannt.2023-09-27T17:15:06+02:00

Stelle sicher, dass dein Gerät direkt an deinen Computer angeschlossen ist und nicht über einen Hub.

Benutze den USB-Anschluss hinten am Computer, keinen von den Frontanschlüssen.

Entferne alle USB-Geräte vom Computer, die du gerade nicht benutzt.

Wechsle das USB-Kabel.

Auf Mac: Klick auf Über diesen Mac im Apple-Menü. Wähle System Report aus. Gehe zum Hardware-Dropdownmenü auf der linken Seite und klappe es auf. Klicke auf USB und prüfe, ob das Gerät dort erscheint.

Auf Windows: Drücke die Windowstaste+R. Gib devmgmt.msc ein und drücke auf OK. Prüfe, ob das Gerät in der Liste der Geräte als “Unbekanntes Gerät” auftaucht. Wenn ein schwarz-gelbes Warnysmbol erscheint, deinstalliere den Treiber über den Gerätemanager. Dann entferne die Kabelverbindung zwischen deinem Computer und dem Gerät, starte deinen Computer neu und verbinde das Gerät wieder mit deinem Computer.

Welche SD Karten kann ich verwenden?2023-09-27T17:08:09+02:00

Man kann im Prinzip jede handelsübliche SD Karte verwenden.

Diese sollte FAT32 oder exFAT formatiert sein, was in der Regel der Fall ist wenn man eine Karte kauft. Spezielle Zertifizierungen (High Speed Karten – SDXC) für erhöhte Geschwindigkeit sind nicht notwendig und führen eher zu Fehlverhalten. Eine einfache günstige SDHC Karte reicht in der Regel völlig aus.

Allerdings raten wir von der Verwendung einer SD Karte zu Speicherzwecken eher ab. Hierfür ist die USB Schnittstelle deutlich besser geeignet, da zuverlässiger und schneller. Benötigt wird eine SD Karte nur bei der Wiederherstellung des Werkszustands (Full Init) Hier wird eine SD Karte und ein USB Device benötigt. Es kann natürlich praktisch sein eine SD zu benutzen wenn an der USB Hostschnittstelle bereits ein Keyboard oder ein anderer USB controller angeschlossen ist.

Da wir nicht alle SD Karten getestet haben und der Markt ziemlich groß ist, ist es schwierig hier eine umfassende Empfehlung abzugeben.

Wie kann ich Patches importieren und exportieren?2023-09-27T17:00:19+02:00

Importieren: Kopiere die Patches auf eine SD-Karte. Kopiere die Patches so, dass alle Patches einer Bank innerhalb eines Ordners auf der Karte liegen.
Hast du ein Soundset gekauft, so kopiere den Ordner, der die Sounds enthält, komplett auf die Karte. Wenn ein Unterordner mit Samples vorhanden ist, muss dieser mitkopiert werden, so dass die Ordnerstruktur beibehalten wird.

Gehe auf dem Gerät zu Load>Actions>Import. Navigiere zur SD-Karte und markiere den Ordner, der die Patches enthält, die du importieren willst. Nun fragt das Gerät, wohin die Patches importiert werden sollen. Gib die Slotnummer ein, auf die der erste Patch importiert werden soll. Drücke Import. Das Gerät beginnt nun selbstständig mt dem Import aller Patches aus dem selektierten Ordner. Wenn die Betriebssystemversion 2.0 oder höher installiert ist, werden die Samples aus dem Unterordner automatisch mit importiert und du kannst statt einer SD-Karte auch einen USB-Stick verwenden.

Beim Import eines ganzen Ordners werden alle Patches in alphabetischer Reihenfolge in die Slots auf dem Gerät importiert. Eventuelle Lücken zwischen den Patches werden übersprungen und alles in einem Block importiert.

Exportieren: Gehe zu Load>Actions>Export. Dort kannst du Patches auf eine SD-Karte exportieren oder eine Auswahl treffen, die exportiert werden soll.

Ab Version 2.0 werden zu einem Patch gehörende Samples automatisch mit exportiert.

Wie kann ich Parameter per CC ansteuern?2023-09-27T16:58:26+02:00

Drehe einen Knopf auf dem Frontpanel oder tippe auf das Rechteck auf dem Bildschirm, in dem der Parametername steht. Jetzt erscheint ein Kontextmenü. Drücke dort MIDI Learn CC.

Bewege den externen Controller oder tippe auf das Feld auf dem Bildschirm und gibt die CC-Nummer manuell ein. Jetzt wird das Gerät den Parameter bei eingehenden CC-Messages ändern.

Um die Lautstärke anzusteuern, gehe zu Layer und tippe in der linken oberen Ecke des Bildschirms auf das Rechteck mit Vol. Weise nun deinen CC wie gewünscht zu.

Du kannst auch deine CCs in Global>MIDI>Mappings zuweisen.

Die Zuweisung gilt global für alle Patches. Stelle sicher, dass du die CCs auf dem korrekten MIDI-Kanal ans Gerät sendest um die Parameter im richtigen Layer zu ändern.

Das Gerät reagiert nicht auf Program Change Messages!2023-09-27T16:56:05+02:00

Damit das Gerät auf Program Change-Befehle reagieren kann, müssen die Sounds die aufgerufen werden sollen, in die Favorites List eingetragen werden.

Lade einen Patch, den du später wieder aufrufen möchtest. Dann gehe auf einen Bildschirm, der nicht Load/Save ist – also z. B. Osc1.

Drücke auf den Perform-Knopf bzw. den zentralen Encoder nach unten (zum Gehäuse hin). Dies ruft die Favorites List auf. Drücke auf ein leeres Feld und halte dieses gedrückt, dann wird der aktuell geladene Patch auf dieses Feld verlinkt. Alternativ dazu kannst du auch die Favorites über die rote Favorites-Schaltfläche im Load-Menü aufrufen.

Das Gerät reagiert auf Prog Ch Befehle nur mit der Favoritenliste. Nur dort hinterlegte Patches können per MIDI aufgerufen werden.

Wie kann ich den Gate in benutzen und CV In auf Pitch Control und 1 Volt pro Oktave einstellen?2023-11-28T15:50:10+01:00

Stelle den gewünschten Input als Source in der Mod Matrix ein und Pitch als Destination. Setze Amount auf 100%.

Gehe auf Global>Settings>CV und setze CV Scale auf 2V (oder weniger). Dies entspricht der Gesamtamplitude der zwei Oktaven, die die ModMatrix kontrollieren kann.

Jeder CV-Input kann beliebig skaliert werden. Drücke den Encoder ein oder zweimal herunter, um die Skalierung feiner einzustellen.

Für die Funktion des “Gate In” muß keine besondere Einstellung vorgenommen werden. Allerdings muß der Arpeggiator (Performance/Autoplay Mode)) ausgeschaltet sein. Die rote LED darf nicht an sein. Einfach noch mal den Taster drücken bis die LED weiß leuchtet. Das ist auch der Grund warum ein Init Patch mit dem Gate funktioniert und manche anderen Patches nicht.

Beim Iridium Keyboard gehe zu: Performance/Autoplay und schalte den Mode auf “off”.

Wie kann ich DX7-Patches importieren?2023-09-27T16:57:48+02:00

Gehe zu Load>Actions>Import und wähle die .syx-Datei auf der Speicherkarte oder dem USB-Stick aus. Das Gerät fragt dann den Startslot ab und importiert nun die Patches zum gewünschten Slotbereich.

Jeder DX7-Patch wird zu einem eigenen Patch auf dem Gerät. Die Einstellungen werden in den Osc1 übernommen.

Gegebenenfalls wird beim Import das Routing verändert, sodass Osc1 direkt auf VCA geroutet wird, sodass die Filter übergangen werden. Dies kann in Filter>Routing beliebig angepasst werden.

Der Import funktioniert nur, wenn OS 2.0 oder höher installiert ist.

Wie kann ich die Effekte und Filter über den externen Audio Eingang nutzen?2024-04-18T15:12:23+02:00

Unter dem folgenden Link könnt ihr ein PDF herunterladen in dem die wichtigsten Einstellungen erklärt sind.

ext_audio_inputs.PDF

Wie kann ich einen Split Sound über ein externes Keyboard spielen?2024-03-26T14:26:33+01:00

Um einen Split Sound über ein externes, am USB Host-Port angeschlossenes Keyboard zu spielen, muss die Funktion: Apply Split to MIDI
aktiviert werden. Diese findest du unter: Global/MIDI/Inputs

Wie lade ich einen anderen Layer in ein bestehendes Multi-Patch?2024-04-18T15:09:55+02:00

Unter dem folgenden Link kannst du ein PDF herunterladen in dem die Vorgehensweise beschrieben ist.

copy_layer_pdf

Wie kann ich meinen Quantum/Iridium auf die Werkseinstellungen zurücksetzen.2023-09-27T17:01:26+02:00

Bitte logge dich in deinen “myWaldorf” account ein. Hier findest du alle benötigten Dateien und Anleitungen unter “meine Hardware”.

Welches Netzteil passt an das Gerät?2022-12-04T16:59:15+01:00

Bitte verwende nur das mitgelieferte Netzteil. Falls bei deinem Gerät kein Netzteil enthalten war, wende dich bitte an deinen Händler.

Das Kabel vom Netzteil zur Steckdose ist ein handelsübliches Eurostecker/C7-Kabel.

Das Gerät kann nicht über den Strom der USB-Verbindung betrieben werden.

Ich habe aus Versehen beim Sichern eines Sounds ein falsches Attribut erstellt bzw. mich vertippt. Wie kann ich das korrigieren?2023-09-27T16:53:20+02:00

Speichere den Sound nochmals ab, ohne das fehlerhafte Attribut zu verwenden. Erstelle ggf. ein neues ohne Tippfehler.

Stelle sicher, dass kein Sound mehr an dieses Attribut angebunden ist. Beim nächsten Neustart wird das System dieses Attribut aus der Liste entfernen.

Wofür sind die vier Löcher am Gehäuseboden? Lässt sich daran eine VESA-Halterung anschließen?2022-12-04T20:00:40+01:00

Iridium und neuere Revisionen von Kyra verfügen über eine VESA 75-Aufnahme am Gehäuseboden. Dieser Standard wird üblicherweise von Bildschirmen benutzt. Die meisten VESA-Halterungen unterstützen zwei Standards auf einmal: den mit 75mm und den mit 100mm Lochmittenabstand. Ans Gerät passt nur eine VESA-Halterung, die nur 75mm hat. Ansonsten ist die Platte zu groß, um in die Gehäuseeinbuchtung zu passen.

Es gibt VESA-Halterungen mit Schwenkarm, die an einer Tischkante befestigt werden können. Damit kann das Gerät frei über einem Tisch positioniert werden, so lange der Halter stabil bleibt. Wir können keine Empfehlung für ein bestimmtes Modell aussprechen. Achte darauf, dass der Halter das Gewicht des Instruments sicher tragen kann.

Für die Befestigung werden M4-Schrauben benötigt. Wichtig: Diese Schrauben dürfen nicht länger sein als 8mm plus die Dicke der VESA-Halterung. Andernfalls können die Schrauben die elektronischen Bauteile im Gerät berühren, was zu schweren Schäden und/oder Verletzungen führen kann.

Kann dieses Gerät Audio über den USB-Anschluss senden?2023-09-27T17:12:57+02:00

Nein, dieses Gerät sendet und empfängt nur MIDI über USB. Das Übertragen von Audio ist darüber nicht möglich.

Das Gerät ist abgestürzt!2023-09-27T16:54:46+02:00

Bevor du fortfährst, führe bitte ein Update durch. Wir veröffentlichen regelmäßig Updates die die Stabilität erhöhen und weitere Features hinzufügen. Die Installation wird dringend empfohlen und dauert weniger als eine Minute. Die aktuellen Updates findest du in deinem “myWaldorf” account unter “myHardware”.

Das Betriebssystem ist sehr stabil, Abstürze passieren nur sehr selten. Falls es doch einmal auftreten sollte, generiere bitte ein Logfile über Global>System>Support Log. Speichere die Datei mit deinem Namen und dem Absturzdatum ab, mit der Dateiendung .txt oder .log. Sende uns die Datei und wir werden uns das einmal genauer anschauen.

Das ausgegebene Signal an meinem Gerät ist sehr leise oder verrauscht.2023-09-27T17:42:07+02:00

Stelle sicher, dass die Kabel richtig angeschlossen werden und die richtigen Signale zugeführt werden. Desweiteren muss das Gerät mit der korrekten Stromspannung verbunden sein.

Sollte das und die anderen Tipps in der FAQ nicht helfen, so wende dich an deinen Händler, bei dem du das Gerät erworben hast. Falls dein Gerät keine Garantie mehr hat schreibe uns eine Nachricht.

Ich brauche Ersatzteile, wo gibt es die zu kaufen?2023-09-27T17:11:36+02:00

Im Shop findest du eine umfangreiche Übersicht. Eine Bestellung und Versand ist allerdings nur in Europa möglich.

Ich glaube, mein Gerät muss eingeschickt werden, wie gehe ich vor? Was muss ich beachten, wenn ich mein Gerät von außerhalb der EU einschicke?2023-09-27T17:10:29+02:00

Stelle zuerst sicher, dass du alle Lösungen in den FAQ probiert hast, die auf deine Anfrage zutreffen.

Wenn dein Anliegen immer noch besteht und noch Garantie auf dem Gerät ist, wende dich bitte an den Händler, bei dem du das Gerät erworben hast.

Ist auf deinem Gerät keine Garantie mehr, so benutze bitte das Kontaktformular in der oberen rechten Ecke. Bitte gib uns eine möglichst genaue Beschreibung des Fehlers. Wenn es wirklich notwendig wird, dein Gerät einzusenden, stellen wir dir ein RMA-Formular aus.

Packe dein Gerät sicher ein. Stelle sicher, dass das Gerät in alle Richtungen 5cm gepolstert ist. Benutze einen stabilen Karton und Paketband. Verwende auf keinen Fall Gaffaband/Gewebeklebeband/Panzerband, da sich dieses oft währends des Transports wieder löst. Du bist selbst verantwortlich für Transportschäden, die aufgrund unzureichender Verpackung entstanden sind. Am besten die originale Box und Schaumstoffteile verwenden und das Gerät so einpacken, wie du es erhalten hast.

Fülle das RMA-Formular am Computer aus, drucke es aus, unterschreibe und lege es IN DEN KARTON zum Gerät. Wir behalten uns vor, keine Arbeiten durchzuführen, wenn keine Fehlerbeschreibung beiliegt.

WICHTIG: Falls das Paket von außerhalb der EU an uns gesendet wird

Alle Pakete von außerhalb der EU müssen zusätzlich zur Zolldeklaration eine Proforma-Rechnung an der AUSSENSEITE des Pakets haben. Das ist wichtig für den Zoll. Der Paketinhalt muss auf der Rechnung einzeln aufgelistet und beschrieben werden. Kaufdatum und Zustand müssen ebenfalls angegeben werden.

Wir empfehlen, das Gerät als defekt zu beschreiben und den gelisteten Wert auf nicht mehr als 25€ zu beschreiben. Andernfalls werden uns bei der Einfuhr Zollgebühren und Steuern berechnet, die wir an dich weiterberechnen müssen. Pakete mit einem Wert von 25€ und weniger werden üblicherweise zollfrei zugestellt. Bedenke, dass die Paketversicherung (falls vorhanden) im Fall eines Paketverlusts auch nur maximal den angegebenen Wert ersetzt.

Falls die oben aufgeführten Punkte nicht beachtet werden, entsteht uns bei der Einfuhr ein Mehraufwand, den wir dem Kunden zusätzlich zu den entstandenen Zollkosten in Rechnung stellen. Dies beträgt vorraussichtlich 60-100€.

Wo finde ich die Downloads und die Bedienungsanleitungen?2023-09-27T17:32:12+02:00

Am Ende der FAQ-Liste findest du die Download-Links zu diesem Produkt.

Wie kann ich meinen Quantum/Iridium updaten?2023-09-27T17:06:25+02:00

Nachdem du dich in deinem “myWaldorf” Konto eingeloggt hast, findest du unterhalb der Lizenz-Schlüssel einen Link “myHardware”. Dort befinden sich Updates, Init Dateien und vieles mehr.



Sind die Anschlüsse an meinem Gerät symmetrisch oder unsymmetrisch?2023-09-27T17:14:01+02:00

Die Anschlüsse an diesem Gerät sind unsymmetrisch. Wir empfehlen, zum Anschließen nur unsymmetrische Kabel zu benutzen.

Mein Gerät wird vom Computer nicht über USB erkannt.2023-09-27T17:15:06+02:00

Stelle sicher, dass dein Gerät direkt an deinen Computer angeschlossen ist und nicht über einen Hub.

Benutze den USB-Anschluss hinten am Computer, keinen von den Frontanschlüssen.

Entferne alle USB-Geräte vom Computer, die du gerade nicht benutzt.

Wechsle das USB-Kabel.

Auf Mac: Klick auf Über diesen Mac im Apple-Menü. Wähle System Report aus. Gehe zum Hardware-Dropdownmenü auf der linken Seite und klappe es auf. Klicke auf USB und prüfe, ob das Gerät dort erscheint.

Auf Windows: Drücke die Windowstaste+R. Gib devmgmt.msc ein und drücke auf OK. Prüfe, ob das Gerät in der Liste der Geräte als “Unbekanntes Gerät” auftaucht. Wenn ein schwarz-gelbes Warnysmbol erscheint, deinstalliere den Treiber über den Gerätemanager. Dann entferne die Kabelverbindung zwischen deinem Computer und dem Gerät, starte deinen Computer neu und verbinde das Gerät wieder mit deinem Computer.

Welche SD Karten kann ich verwenden?2023-09-27T17:08:09+02:00

Man kann im Prinzip jede handelsübliche SD Karte verwenden.

Diese sollte FAT32 oder exFAT formatiert sein, was in der Regel der Fall ist wenn man eine Karte kauft. Spezielle Zertifizierungen (High Speed Karten – SDXC) für erhöhte Geschwindigkeit sind nicht notwendig und führen eher zu Fehlverhalten. Eine einfache günstige SDHC Karte reicht in der Regel völlig aus.

Allerdings raten wir von der Verwendung einer SD Karte zu Speicherzwecken eher ab. Hierfür ist die USB Schnittstelle deutlich besser geeignet, da zuverlässiger und schneller. Benötigt wird eine SD Karte nur bei der Wiederherstellung des Werkszustands (Full Init) Hier wird eine SD Karte und ein USB Device benötigt. Es kann natürlich praktisch sein eine SD zu benutzen wenn an der USB Hostschnittstelle bereits ein Keyboard oder ein anderer USB controller angeschlossen ist.

Da wir nicht alle SD Karten getestet haben und der Markt ziemlich groß ist, ist es schwierig hier eine umfassende Empfehlung abzugeben.

Wie kann ich Patches importieren und exportieren?2023-09-27T17:00:19+02:00

Importieren: Kopiere die Patches auf eine SD-Karte. Kopiere die Patches so, dass alle Patches einer Bank innerhalb eines Ordners auf der Karte liegen.
Hast du ein Soundset gekauft, so kopiere den Ordner, der die Sounds enthält, komplett auf die Karte. Wenn ein Unterordner mit Samples vorhanden ist, muss dieser mitkopiert werden, so dass die Ordnerstruktur beibehalten wird.

Gehe auf dem Gerät zu Load>Actions>Import. Navigiere zur SD-Karte und markiere den Ordner, der die Patches enthält, die du importieren willst. Nun fragt das Gerät, wohin die Patches importiert werden sollen. Gib die Slotnummer ein, auf die der erste Patch importiert werden soll. Drücke Import. Das Gerät beginnt nun selbstständig mt dem Import aller Patches aus dem selektierten Ordner. Wenn die Betriebssystemversion 2.0 oder höher installiert ist, werden die Samples aus dem Unterordner automatisch mit importiert und du kannst statt einer SD-Karte auch einen USB-Stick verwenden.

Beim Import eines ganzen Ordners werden alle Patches in alphabetischer Reihenfolge in die Slots auf dem Gerät importiert. Eventuelle Lücken zwischen den Patches werden übersprungen und alles in einem Block importiert.

Exportieren: Gehe zu Load>Actions>Export. Dort kannst du Patches auf eine SD-Karte exportieren oder eine Auswahl treffen, die exportiert werden soll.

Ab Version 2.0 werden zu einem Patch gehörende Samples automatisch mit exportiert.

Wie kann ich Parameter per CC ansteuern?2023-09-27T16:58:26+02:00

Drehe einen Knopf auf dem Frontpanel oder tippe auf das Rechteck auf dem Bildschirm, in dem der Parametername steht. Jetzt erscheint ein Kontextmenü. Drücke dort MIDI Learn CC.

Bewege den externen Controller oder tippe auf das Feld auf dem Bildschirm und gibt die CC-Nummer manuell ein. Jetzt wird das Gerät den Parameter bei eingehenden CC-Messages ändern.

Um die Lautstärke anzusteuern, gehe zu Layer und tippe in der linken oberen Ecke des Bildschirms auf das Rechteck mit Vol. Weise nun deinen CC wie gewünscht zu.

Du kannst auch deine CCs in Global>MIDI>Mappings zuweisen.

Die Zuweisung gilt global für alle Patches. Stelle sicher, dass du die CCs auf dem korrekten MIDI-Kanal ans Gerät sendest um die Parameter im richtigen Layer zu ändern.

Das Gerät reagiert nicht auf Program Change Messages!2023-09-27T16:56:05+02:00

Damit das Gerät auf Program Change-Befehle reagieren kann, müssen die Sounds die aufgerufen werden sollen, in die Favorites List eingetragen werden.

Lade einen Patch, den du später wieder aufrufen möchtest. Dann gehe auf einen Bildschirm, der nicht Load/Save ist – also z. B. Osc1.

Drücke auf den Perform-Knopf bzw. den zentralen Encoder nach unten (zum Gehäuse hin). Dies ruft die Favorites List auf. Drücke auf ein leeres Feld und halte dieses gedrückt, dann wird der aktuell geladene Patch auf dieses Feld verlinkt. Alternativ dazu kannst du auch die Favorites über die rote Favorites-Schaltfläche im Load-Menü aufrufen.

Das Gerät reagiert auf Prog Ch Befehle nur mit der Favoritenliste. Nur dort hinterlegte Patches können per MIDI aufgerufen werden.

Wie kann ich den Gate in benutzen und CV In auf Pitch Control und 1 Volt pro Oktave einstellen?2023-11-28T15:50:10+01:00

Stelle den gewünschten Input als Source in der Mod Matrix ein und Pitch als Destination. Setze Amount auf 100%.

Gehe auf Global>Settings>CV und setze CV Scale auf 2V (oder weniger). Dies entspricht der Gesamtamplitude der zwei Oktaven, die die ModMatrix kontrollieren kann.

Jeder CV-Input kann beliebig skaliert werden. Drücke den Encoder ein oder zweimal herunter, um die Skalierung feiner einzustellen.

Für die Funktion des “Gate In” muß keine besondere Einstellung vorgenommen werden. Allerdings muß der Arpeggiator (Performance/Autoplay Mode)) ausgeschaltet sein. Die rote LED darf nicht an sein. Einfach noch mal den Taster drücken bis die LED weiß leuchtet. Das ist auch der Grund warum ein Init Patch mit dem Gate funktioniert und manche anderen Patches nicht.

Beim Iridium Keyboard gehe zu: Performance/Autoplay und schalte den Mode auf “off”.

Wie kann ich DX7-Patches importieren?2023-09-27T16:57:48+02:00

Gehe zu Load>Actions>Import und wähle die .syx-Datei auf der Speicherkarte oder dem USB-Stick aus. Das Gerät fragt dann den Startslot ab und importiert nun die Patches zum gewünschten Slotbereich.

Jeder DX7-Patch wird zu einem eigenen Patch auf dem Gerät. Die Einstellungen werden in den Osc1 übernommen.

Gegebenenfalls wird beim Import das Routing verändert, sodass Osc1 direkt auf VCA geroutet wird, sodass die Filter übergangen werden. Dies kann in Filter>Routing beliebig angepasst werden.

Der Import funktioniert nur, wenn OS 2.0 oder höher installiert ist.

Wie kann ich die Effekte und Filter über den externen Audio Eingang nutzen?2024-04-18T15:12:23+02:00

Unter dem folgenden Link könnt ihr ein PDF herunterladen in dem die wichtigsten Einstellungen erklärt sind.

ext_audio_inputs.PDF

Wie kann ich einen Split Sound über ein externes Keyboard spielen?2024-03-26T14:26:33+01:00

Um einen Split Sound über ein externes, am USB Host-Port angeschlossenes Keyboard zu spielen, muss die Funktion: Apply Split to MIDI
aktiviert werden. Diese findest du unter: Global/MIDI/Inputs

Wie lade ich einen anderen Layer in ein bestehendes Multi-Patch?2024-04-18T15:09:55+02:00

Unter dem folgenden Link kannst du ein PDF herunterladen in dem die Vorgehensweise beschrieben ist.

copy_layer_pdf

Wie kann ich meinen Quantum/Iridium auf die Werkseinstellungen zurücksetzen.2023-09-27T17:01:26+02:00

Bitte logge dich in deinen “myWaldorf” account ein. Hier findest du alle benötigten Dateien und Anleitungen unter “meine Hardware”.

Welches Netzteil passt an das Gerät?2022-12-04T16:59:15+01:00

Bitte verwende nur das mitgelieferte Netzteil. Falls bei deinem Gerät kein Netzteil enthalten war, wende dich bitte an deinen Händler.

Das Kabel vom Netzteil zur Steckdose ist ein handelsübliches Eurostecker/C7-Kabel.

Das Gerät kann nicht über den Strom der USB-Verbindung betrieben werden.

Ich habe aus Versehen beim Sichern eines Sounds ein falsches Attribut erstellt bzw. mich vertippt. Wie kann ich das korrigieren?2023-09-27T16:53:20+02:00

Speichere den Sound nochmals ab, ohne das fehlerhafte Attribut zu verwenden. Erstelle ggf. ein neues ohne Tippfehler.

Stelle sicher, dass kein Sound mehr an dieses Attribut angebunden ist. Beim nächsten Neustart wird das System dieses Attribut aus der Liste entfernen.

Wofür sind die vier Löcher am Gehäuseboden? Lässt sich daran eine VESA-Halterung anschließen?2022-12-04T20:00:40+01:00

Iridium und neuere Revisionen von Kyra verfügen über eine VESA 75-Aufnahme am Gehäuseboden. Dieser Standard wird üblicherweise von Bildschirmen benutzt. Die meisten VESA-Halterungen unterstützen zwei Standards auf einmal: den mit 75mm und den mit 100mm Lochmittenabstand. Ans Gerät passt nur eine VESA-Halterung, die nur 75mm hat. Ansonsten ist die Platte zu groß, um in die Gehäuseeinbuchtung zu passen.

Es gibt VESA-Halterungen mit Schwenkarm, die an einer Tischkante befestigt werden können. Damit kann das Gerät frei über einem Tisch positioniert werden, so lange der Halter stabil bleibt. Wir können keine Empfehlung für ein bestimmtes Modell aussprechen. Achte darauf, dass der Halter das Gewicht des Instruments sicher tragen kann.

Für die Befestigung werden M4-Schrauben benötigt. Wichtig: Diese Schrauben dürfen nicht länger sein als 8mm plus die Dicke der VESA-Halterung. Andernfalls können die Schrauben die elektronischen Bauteile im Gerät berühren, was zu schweren Schäden und/oder Verletzungen führen kann.

Kann dieses Gerät Audio über den USB-Anschluss senden?2023-09-27T17:12:57+02:00

Nein, dieses Gerät sendet und empfängt nur MIDI über USB. Das Übertragen von Audio ist darüber nicht möglich.

Das Gerät ist abgestürzt!2023-09-27T16:54:46+02:00

Bevor du fortfährst, führe bitte ein Update durch. Wir veröffentlichen regelmäßig Updates die die Stabilität erhöhen und weitere Features hinzufügen. Die Installation wird dringend empfohlen und dauert weniger als eine Minute. Die aktuellen Updates findest du in deinem “myWaldorf” account unter “myHardware”.

Das Betriebssystem ist sehr stabil, Abstürze passieren nur sehr selten. Falls es doch einmal auftreten sollte, generiere bitte ein Logfile über Global>System>Support Log. Speichere die Datei mit deinem Namen und dem Absturzdatum ab, mit der Dateiendung .txt oder .log. Sende uns die Datei und wir werden uns das einmal genauer anschauen.

Das ausgegebene Signal an meinem Gerät ist sehr leise oder verrauscht.2023-09-27T17:42:07+02:00

Stelle sicher, dass die Kabel richtig angeschlossen werden und die richtigen Signale zugeführt werden. Desweiteren muss das Gerät mit der korrekten Stromspannung verbunden sein.

Sollte das und die anderen Tipps in der FAQ nicht helfen, so wende dich an deinen Händler, bei dem du das Gerät erworben hast. Falls dein Gerät keine Garantie mehr hat schreibe uns eine Nachricht.

Ich brauche Ersatzteile, wo gibt es die zu kaufen?2023-09-27T17:11:36+02:00

Im Shop findest du eine umfangreiche Übersicht. Eine Bestellung und Versand ist allerdings nur in Europa möglich.

Ich glaube, mein Gerät muss eingeschickt werden, wie gehe ich vor? Was muss ich beachten, wenn ich mein Gerät von außerhalb der EU einschicke?2023-09-27T17:10:29+02:00

Stelle zuerst sicher, dass du alle Lösungen in den FAQ probiert hast, die auf deine Anfrage zutreffen.

Wenn dein Anliegen immer noch besteht und noch Garantie auf dem Gerät ist, wende dich bitte an den Händler, bei dem du das Gerät erworben hast.

Ist auf deinem Gerät keine Garantie mehr, so benutze bitte das Kontaktformular in der oberen rechten Ecke. Bitte gib uns eine möglichst genaue Beschreibung des Fehlers. Wenn es wirklich notwendig wird, dein Gerät einzusenden, stellen wir dir ein RMA-Formular aus.

Packe dein Gerät sicher ein. Stelle sicher, dass das Gerät in alle Richtungen 5cm gepolstert ist. Benutze einen stabilen Karton und Paketband. Verwende auf keinen Fall Gaffaband/Gewebeklebeband/Panzerband, da sich dieses oft währends des Transports wieder löst. Du bist selbst verantwortlich für Transportschäden, die aufgrund unzureichender Verpackung entstanden sind. Am besten die originale Box und Schaumstoffteile verwenden und das Gerät so einpacken, wie du es erhalten hast.

Fülle das RMA-Formular am Computer aus, drucke es aus, unterschreibe und lege es IN DEN KARTON zum Gerät. Wir behalten uns vor, keine Arbeiten durchzuführen, wenn keine Fehlerbeschreibung beiliegt.

WICHTIG: Falls das Paket von außerhalb der EU an uns gesendet wird

Alle Pakete von außerhalb der EU müssen zusätzlich zur Zolldeklaration eine Proforma-Rechnung an der AUSSENSEITE des Pakets haben. Das ist wichtig für den Zoll. Der Paketinhalt muss auf der Rechnung einzeln aufgelistet und beschrieben werden. Kaufdatum und Zustand müssen ebenfalls angegeben werden.

Wir empfehlen, das Gerät als defekt zu beschreiben und den gelisteten Wert auf nicht mehr als 25€ zu beschreiben. Andernfalls werden uns bei der Einfuhr Zollgebühren und Steuern berechnet, die wir an dich weiterberechnen müssen. Pakete mit einem Wert von 25€ und weniger werden üblicherweise zollfrei zugestellt. Bedenke, dass die Paketversicherung (falls vorhanden) im Fall eines Paketverlusts auch nur maximal den angegebenen Wert ersetzt.

Falls die oben aufgeführten Punkte nicht beachtet werden, entsteht uns bei der Einfuhr ein Mehraufwand, den wir dem Kunden zusätzlich zu den entstandenen Zollkosten in Rechnung stellen. Dies beträgt vorraussichtlich 60-100€.

Nach oben
